17AMK、17AMD溫控系列

服務項目：17AMK、17AMD溫控系列

點擊次數：20678 次

詳細信息：

產品用途

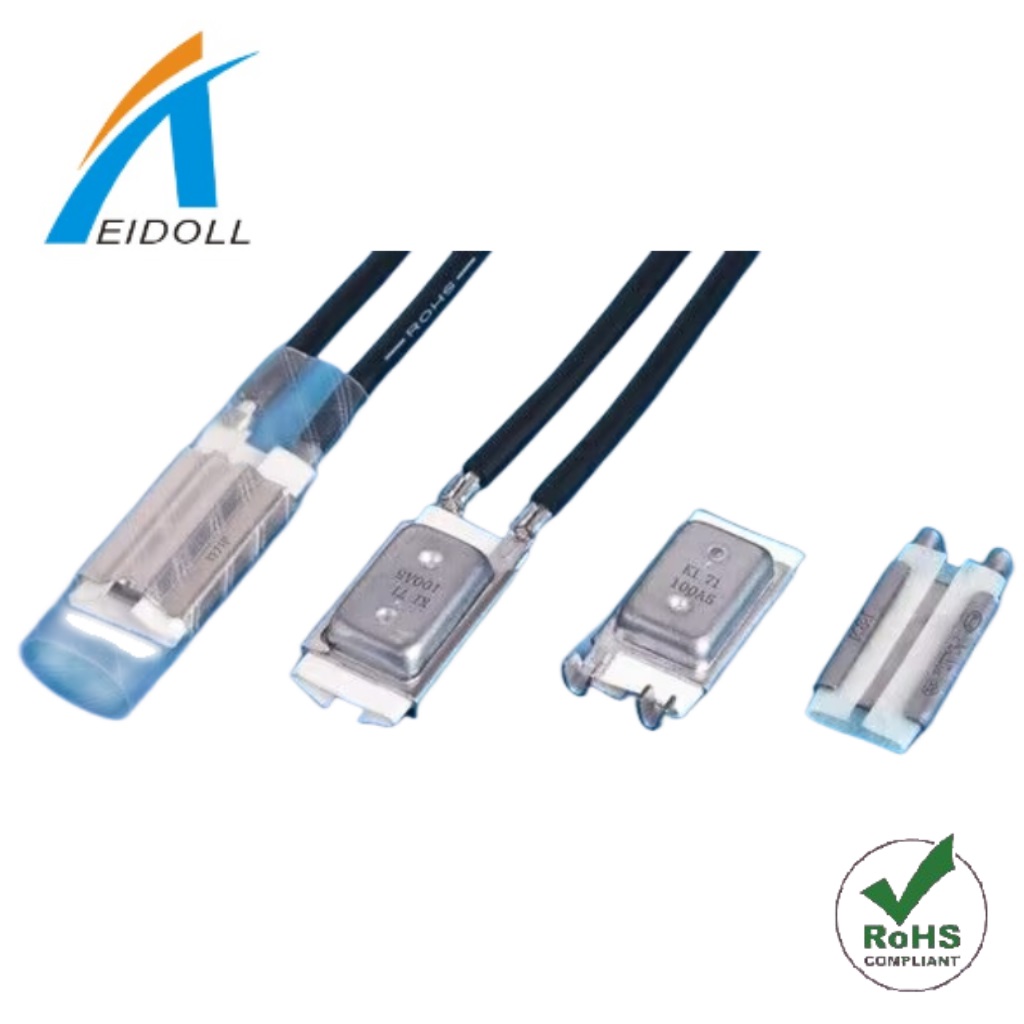

17AM-K、17AMD系列熱保護器是一種具有對溫度和電流雙重感應特性的產品，該產品結構先進、體積小、動作靈敏、觸點容量大、壽命長的特點，廣泛適用于分馬力電機、電熱器具;熒光燈鎮流器、變壓器、汽車馬達、集成電路及一般電氣設備的過熱過電流保護。

2 結構

2.1外觀：外形尺寸符合產品圖紙要求（見附圖）；

2.2導線：AWG22#-16#鍍錫銅芯線，絕緣層采用聚乙烯材料，有UL認證的導線，或按客戶要求執行；

2.3外殼：表面鍍鎳鋅合金的板材；

2.4套管材料：聚酯絕緣套管符合電器用品的性能要求。

3 性能

3.1額定電流：

22A／125VAC、9A／250VAC

3.2動作溫度：60～180℃，公差±5℃（詳見附表）。

3.3抗拉力試驗：產品的接線端子應能承受大于或等于50N拉力，鉚線處不應松脫，導線無斷裂、滑出。

3.4絕緣電壓：

a.熱保護器在熱分斷后的接線之間應能承受AC660V,歷時1min而無擊穿閃絡現象；

b. 熱保護器端子引線與絕緣套管之間應能承受AC1500V,歷時1min而無擊穿閃絡現象；

3.5絕緣電阻：在正常條件下，導線與絕緣套管之間的絕緣電阻在100MΩ以上。（所用表計為DC500V絕緣抵抗計）

3.6接觸電阻：熱保護器的接觸電阻應不大于50mΩ（不含導線）。

3.7耐熱試驗：產品在150℃的環境中放置96小時。

3.8耐濕試驗：產品在40℃、相對濕度95%的環境中放置48小時。

3.9熱沖擊試驗：產品在150℃，-20℃環境中交變放置各30min，共5個周期。

3.10耐抗震試驗：產品能承受振幅1.5mm，頻率變化10～55Hz，掃描變化周期為3～5min，振動方向X、Y、Z，每個方向連續振動2小時。

3.11跌落試驗：產品自0.7m高度自由落下1次。

3.12抗壓性：將產品浸入密封油罐中，施加2MPa的壓力并保持24h后，3.7，3.8，3.9，3.10，3.11，3.12項試驗后應滿足下列條件：

a.動作溫度變化應在初期值的±7℃以內；

b.接觸電阻應在50 mΩ以下；

c.外形應無明細變形；

d.導線無開裂損傷；

e.絕緣電壓應符合3.4項要求；

f.絕緣電阻應符合3.5項要求。

4 壽命

產品在額定電壓電流功率因數委的條件下，外加熱源使其動作1000次，應滿足下面條件：

a.動作溫度變化應在初始值的±5℃或±5℃以內；（二者取最大值）

b.接觸電阻應在100mΩ以下，再繼續試驗5000次后保護器能動作，不導致電機功能性損傷。

5 使用注意事項

5.1溫度測試

將熱保護器置于恒溫精度為±1℃的試驗箱內進行試驗。測溫方法采用熱電偶或溫度計，熱電偶或溫度計應置于熱保護器試樣上或盡可能靠近試樣，在試驗升溫過程中，從低于額定動作溫度10℃開始，溫度變化速率不超過1℃／min。通過保護器的測試電流不應超過0.1A。

5.2使用環境

5.2.1保護器不得長期用于200℃以上的高溫環境，以防止造成保護器保護溫度及絕緣功能失效。

5.2.2不得在強酸強堿及其他強腐蝕環境下長期使用。

5.3安裝與連接

5.3.1保護器應安裝于被保護對象溫升的敏感點，與被保護部件有效地緊密接觸或直接面向被保護區域。

5.3.2保護器在安裝過程中，以防止造成外殼變形或破損而使保護器性能改變，應注意以下幾點：

a.不得使用尖銳的工具對保護器抵壓；

b.不得用重力捶壓保護器；

5.3.3連接采用電弧法焊接工藝時，焊接電流不得通過熱保護器，否則過強電流直接通過熱保護器觸點會造成破壞作用。

6. 儲藏條件

包裝箱及部品在運輸貯存過程中均不得遭受侵襲，擠壓與破損，空氣相對濕度不大于90%。

7.型號規格說明

附表一

17AM-K系列熱保護器動作溫度對照表

跳脫溫度	公差	跳脫溫度	公差	字母	端子方向	標示
060	60±5	125	125±5	A	同向	“A0”表示低阻型號，”A1”表示一般通用型號。
065	65±5	130	130±5
070	70±5	135	135±5
075	75±5	140	140±5
080	80±5	145	145±5
085	85±5	150	150±5
090	90±5	155	155±5
095	95±5	160	160±5	B	異向
100	100±5	165	165±5
105	105±5	170	170±5
110	110±5	175	175±5
115	115±5	180	180±5
120	120±5

8. 17AM-K客戶復位要求：

客戶在無要求情況下：按斷開溫度的三分之二的正負15℃

9. 17AM-K 系列溫控器動作溫度及復位溫度的測定：

將熱保護器置于測溫箱內，箱內熱空氣的氣流速度至少為200m/min。箱

內各測試點溫差應在±0.5℃以內,如檢測設備為非專用精密測試箱則應把

被測產品固定在一小范圍內，固定產品用的夾具不可阻擋熱氣的對流，產

品之間要相互絕緣，然后把被測熱保護器兩引腳分別連接在測試設備的

夾具上，通上10 毫安左右的檢測電流（最大不超過100 毫安），用一發光

二極管指示檢測電流的通斷.溫度監測表探頭固定于被測產品的中心位置

或貼在被測產品的表面.(注:溫度監測表必須確保其測量溫度的準確性,最好

分辨率在0.1℃以上,并在權威計量部門檢定合格的有效期內使用,且應定

期校驗其準確性。否則不能用作溫度監測)溫度監測探頭固定在被測產品

的中心位置，盡量保證溫度監測表探頭位置與被測產品所處位置的溫度偏

差應保持在±0.5℃以內。需要進行精密測試時最好進行單個測試，把溫度

監測表探頭與被測產品貼在一起進行測試。

在檢測動作溫度進行升溫時，當溫度升至被測產品-15℃時，測溫箱的升

溫速度應控制在0.5～1℃每分鐘.在該升溫過程中當接入被測熱保護器的

指示燈熄滅（常開產品為指示燈亮）時溫度監測表顯示的溫度值則為被測

熱保護器的動作溫度值。

在檢測熱保護器的復位溫度進行降溫時,其降溫速度也應控制在0.5～1℃

每分鐘,在該降溫過程中,指示燈由熄滅變亮燈（常開產品為指示燈熄滅）

時溫度監測表所顯示的溫度值則為該熱保護器的復位溫度值。

10. 17AM-K 系列溫控器使用環境與存貯條件:

保護器不得長期用于180℃以上的高溫環境，以防止造成塑料的變形使得保護器

失效。不得在強酸、強堿及其它強腐蝕環境下長期使用。

安裝與連接:保護器應安裝于被保護對象溫升的敏感點，其感溫面應與被保護部

件有效地緊密接觸或直接面向被保護區域。保護器感溫面有三角凹點作標記保

護器在安裝過程中，防止造成外殼變形或破損而使保護器性能改變，應注

意以下幾點：a.不得使用尖銳的工具對保護器擠壓；b.不得用重力捶壓保護器；

連接采用電弧法焊接工藝時，焊接電流不得通過熱保護器，否則過強電流直接

通過熱保護器觸點會導致觸點損壞。

存貯條件:

包裝箱及產品在運輸、貯存過程中均不得遭受雨雪侵襲，擠壓與破損，空氣相對

濕度不大于90%。
