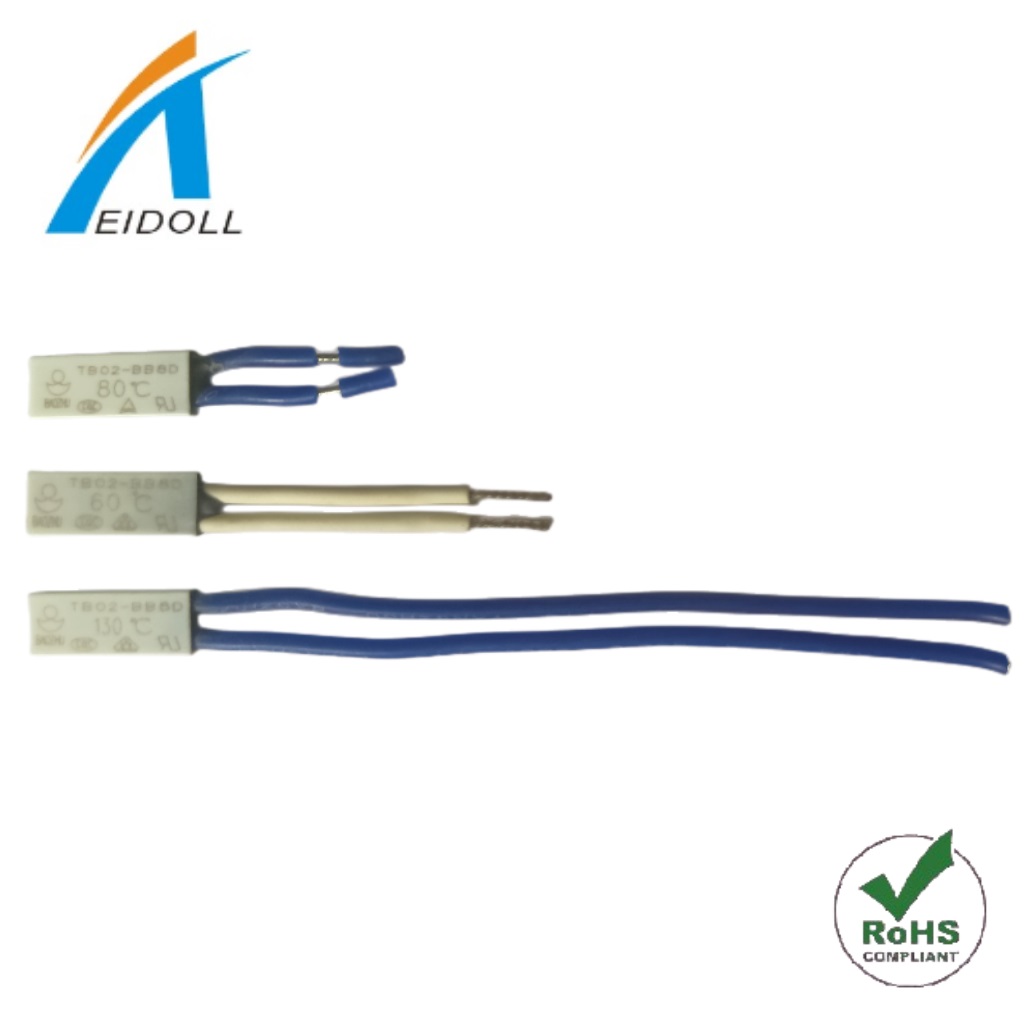

TB02電池溫控系列

服務項目：TB02電池溫控系列

點擊次數：15667 次

詳細信息：

東莞市愛多電子有限公司銷售TB02系列各型號溫控開關，其體積小，是電池的溫控保護板之首選溫控，具體規格如下：

TB02型熱保護器技術規格書

1 產品用途

TB02型熱保護器具有體積小、外殼絕緣、動作靈敏、壽命長等特點，廣泛適用于電池組、分馬力電機、

電熱器具、熒光燈鎮流器、變壓器、汽車馬達、集成電路及一般電氣設備的過熱過流雙重保護作用。

2 尺寸:

塑殼：15*5.4*2.4mm; 鐵殼：11.5*5.4*2.4mm;

3 性能

3.1 額定電流

4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V

3.2 斷開溫度：30℃～155℃ 復位溫度20℃～110℃(詳見圖紙)。

3.3 抗拉力試驗:產品的引線端應能承受大于或等于20N拉力,導線無斷裂、滑出。

3.4 絕緣電壓:a.產品在斷開時的引線之間應能承受AC660V,歷時1min而無擊穿閃絡現象;

b.產品引線與絕緣外殼之間能承受AC1800V,歷時1S而無擊穿閃絡現象;

3.5 絕緣電阻:在正常條件下,引線與絕緣外殼之間的絕緣電阻在100MΩ以上。(所用表計為DC500V兆歐表)

3.6 接觸電阻:產品的接觸電阻應不大于50mΩ。

3.7 耐高溫試驗:a.產品置于高于額定動作溫度20℃的空氣環境中保持96h;

b.5分鐘極限溫度為180℃

3.8 耐低溫試驗:產品置于-40℃空氣環境中保持96h。

3.9 抗振試驗: 熱保護器應能承受振幅1.5mm,頻率變化10～55Hz，掃描變化周期3～5次/min，振動方向

X、Y、Z，每個方向各連續振動2h。

3.10跌落試驗:產品自0.7m高度自由落下1次，動作/復位溫度無明顯漂移。

3.11抗壓試驗:產品應能承受100N靜壓力1min。

3.7,3.8,3.9,3.10,3.11項試驗后應滿足下列條件:

a.斷開溫度變化應在初期值的+7℃以內;

b.接觸電阻應在100mΩ以下;

c.外形應無明顯變形;

d.導線無開裂損傷。

4 壽命

產品在額定電壓、電流、功率因數為0.7的條件下（在交流電路中，電壓與電流之間的相位差(Φ)的余弦

叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S）,外加

熱源使其動作6000次,應滿足下面條件:

a.斷開溫度變化應在初始值的+5℃以內;

b.接觸電阻應在100mΩ以下;

繼續試驗至10000次后能動作。

5 其它事項:

5.1 斷開溫度檢測的升溫速率應控制為1℃/1min;

5.2 使用過程中產品不能承受強烈沖擊力及壓迫力;

5.3 型號規格說明:

5.3.1 常閉型

TB02-BB8D——塑殼產品型號 TB02-BB1D——鐵殼產品型號

XXX℃——額定斷開溫度 XXX℃——額定斷開溫度

5.3.2 常開型

TB02-KA8D——塑殼產品型號 TB02-KA1D——鐵殼產品型號

XXX℃——額定斷開溫度 XXX℃——額定斷開溫度

6. 溫度參數表：

序號	動作溫度	復位溫度	序號	動作溫度	復位溫度
30	30±3℃	≥20℃	95	95±5℃	70±15℃
35	35±3.5℃	≥25℃	100	100±5℃	70±15℃
40	40±4℃	≥30℃	105	105±5℃	75±15℃
45	45±4.5℃	≥33℃	110	110±5℃	75±15℃
50	50±5℃	≥35℃	115	115±5℃	80±15℃
55	55±5℃	42±6℃	120	120±5℃	85±15℃
60	60±5℃	45±8℃	125	125±5℃	85±15℃
65	65±5℃	48±10℃	130	130±5℃	90±15℃
70	70±5℃	50±12℃	135	135±5℃	95±15℃
75	75±5℃	53±14℃	140	140±5℃	100±15℃
80	80±5℃	55±15℃	145	145±5℃	100±15℃
85	85±5℃	60±15℃	150	150±5℃	105±15℃
90	90±5℃	65±15℃	155	155±5℃	110±15℃
