產品介紹
AUPO溫度保險絲是一種不可復位型熱敏保護器件，用于家用電器及工業設備的過熱保護，當周圍溫度升高到某不正常溫度時，溫度保險絲感受外界溫度狀態，將電路切斷。它的全密封結構確保其熔斷系統穩定可靠，不受外界潮濕等惡劣環境影響。它的主要特點是：對外界溫度感受靈敏；動作溫度準確、穩定；體積小，密封式結構；性能可靠，已獲多個國際安全標準認證。
外觀和外形尺寸
|
尺寸：(mm)
|
A-1A-F系列
|
|
a
|
b
|
c
|
d
|
e
|
|
5.2±0.5
|
4.0±0.5
|
2.3±0.2
|
Φ0.54±0.05
|
70±3
|
型號及主要技術參數（1A系列產品）
|
型號
|
額定動作溫度
|
實測動作溫度
|
保持溫度
|
極限溫度
|
額定電流
|
額定電壓
|
UL
|
CUL
|
VDE
|
PSE
|
CCC
|
KC
|
RoHS
|
|
A1-1A-F
|
102℃
|
98±2℃
|
76℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A2-1A-F
|
115℃
|
112±3℃
|
85℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A3-1A-F
|
125℃
|
120±3℃
|
97℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A4-1A-F
|
130℃
|
126±2℃
|
102℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A5-1A-F
|
135℃
|
131±3℃
|
105℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A7-1A-F
|
138℃
|
135±2℃
|
108℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A8-1A-F
|
150℃
|
145±3℃
|
120℃
|
180℃
|
1A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
外觀和外形尺寸
|
尺寸：(mm)
|
A-F系列
|
|
a
|
b
|
c
|
d
|
e
|
|
6.2±0.5
|
6.3±0.5
|
2.5±0.3
|
Φ0.54±0.05
|
70±3
|
型號及主要技術參數（2A系列產品）
|
型號
|
額定動作溫度
|
實測動作溫度
|
保持溫度
|
極限溫度
|
額定電流
|
額定電壓
|
UL
|
CUL
|
VDE
|
PSE
|
CCC
|
KC
|
RoHS
|
|
A1-F
|
102℃
|
98±2℃
|
79℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A2-F
|
115℃
|
112±3℃
|
92℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A3-F
|
125℃
|
120±3℃
|
101℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A4-F
|
130℃
|
126±2℃
|
107℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A5-F
|
135℃
|
131±3℃
|
112℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A7-F
|
138℃
|
135±2℃
|
115℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A8-F
|
150℃
|
145±3℃
|
126℃
|
203℃
|
2A
|
250V
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
外觀和外形尺寸
|
尺寸：(mm)
|
A-3A-F系列
|
|
a
|
b
|
c
|
d
|
e
|
|
6.2±0.5
|
6.3±0.5
|
2.5±0.3
|
Φ0.6±0.02
|
70±3
|
型號及主要技術參數（3A系列產品）
|
型號
|
額定動作溫度
|
實測動作溫度
|
保持溫度
|
極限溫度
|
額定電流
|
額定電壓
|
UL
|
CUL
|
VDE
|
PSE
|
CCC
|
KC
|
RoHS
|
|
A0-3A-F
|
84℃
|
82±2℃
|
40℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A1-3A-F
|
102℃
|
98±2℃
|
63℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A2-3A-F
|
115℃
|
112±3℃
|
75℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A3-3A-F
|
125℃
|
120±3℃
|
85℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A4-3A-F
|
130℃
|
126±2℃
|
90℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A5-3A-F
|
135℃
|
131±3℃
|
90℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
○
|
|
A7-3A-F
|
138℃
|
135±2℃
|
93℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A8-3A-F
|
150℃
|
145±3℃
|
105℃
|
180℃
|
3A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
外觀和外形尺寸
|
尺寸：(mm)
|
A-5A-F系列
|
|
a
|
b
|
c
|
d
|
e
|
|
6.6±0.5
|
8.0±0.5
|
2.6±0.3
|
Φ0.6±0.02
|
70±3
|
型號及主要技術參數（5A系列產品）
|
型號
|
額定動作溫度
|
實測動作溫度
|
保持溫度
|
極限溫度
|
額定電流
|
額定電壓
|
UL
|
CUL
|
VDE
|
PSE
|
CCC
|
KC
|
RoHS
|
|
A0-5A-F
|
84℃
|
82±2℃
|
40℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A1-5A-F
|
102℃
|
98±2℃
|
63℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A2-5A-F
|
115℃
|
112±3℃
|
75℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A3-5A-F
|
125℃
|
120±3℃
|
85℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A4-5A-F
|
130℃
|
126±2℃
|
90℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A5-5A-F
|
135℃
|
131±3℃
|
90℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A7-5A-F
|
138℃
|
135±2℃
|
93℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
A8-5A-F
|
150℃
|
145±3℃
|
105℃
|
180℃
|
5A
|
250Vac
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|

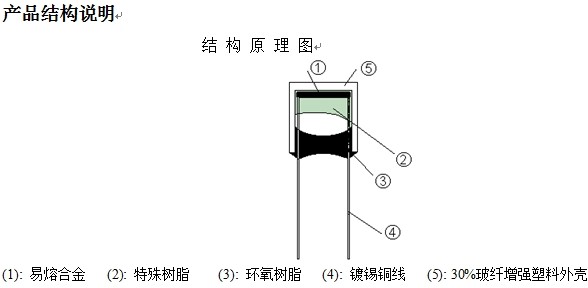

產品結構說明
參數說明
* 額定動作溫度 Rated functioning temperature ( Tf)
溫度保險絲按安全標準規定方法測試，改變其導電狀態的溫度。按基于IEC691的安規標準規定，
溫度保險絲必須在上述溫度+0/-10℃范圍內動作。簡稱Tf.
* 實際動作溫度 Fusing-off temperature
溫度保險絲在硅油池內以每分鐘0.5 -1.0℃速率升溫，檢測電流小于10mA條件下所測得的
熔斷溫度。它是溫度保險絲的實際動作溫度。
* 保持溫度
Holding
temperature ( Th )
溫度保險絲在通過額定電流時，能保持168小時而不會改變其導電狀態的最高溫度。用Th表示。
* 極限溫度 Maximum temperature limit ( Tm )
溫度保險絲能承受10分鐘而不會發生重新接通現象的最高溫度。簡稱為Tm.
* 額定電流 Rated current ( Ir )
溫度保險絲所能承載的最大電流。
* 額定電壓Rated voltage ( Ur )
溫度保險絲最高工作電壓.
包裝
每100只產品為一個小包裝單位，每10小包產品為一個大包裝單位。
|
